單面板,也就是最基本的電路板，其元件集中在一面，而導線集中在另一面。與之不同，雙面板的兩面都可以布線，因此布線面積比單面板大一倍，也就更適合用在復雜的電路上。

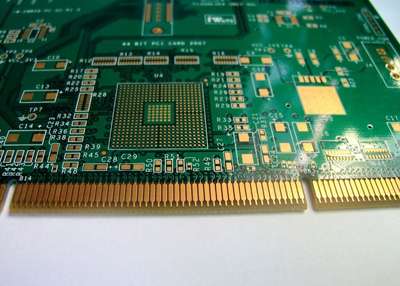

對于收音機這種簡單電路來說，使用單面板或雙面板制造就行了。但隨著微電子技術的發展，電路的復雜程度大幅提高，對電路板的電氣性能也提出了更高的要求，如果還采用單面板或雙面板的話，電路體積會很大，給布線也帶來了很大困難，除此之外，線路間的電磁干擾也不好處理，于是就出現了多層板。層數代表有幾層獨立的布線層，通常都是偶數。

使用多層板的優點有：裝配密度高，體積小;電子元器件之間的連線縮短，信號傳輸速度提高;方便布線;對于高頻電路，加入地線層，使信號線對地形成恒定的低阻抗;屏蔽效果好。但是層數越多成本越高，加工周期也更長，質量檢測比較麻煩。

我們常見的電腦板卡通常采用四層板或六層板，不過現在已有超過100層的實用印制線路板了。六層板與四層板的區別是在中間，即地線層和電源層之間多了兩個內部信號層，比四層板厚一些。

多層板實際上是由蝕刻好的幾塊單面板或雙面板經過層壓、粘合而成的。雙面板很容易分辨，對著燈光看，除了兩面的走線外，其它地方都是透光的。對于四層板和六層板來說，因為電路板中的各層結合得十分緊密，所以若板卡上沒有相應的標記，那么憑肉眼不是很好區分。
